Что такое воздухоохладитель и принцип его действия

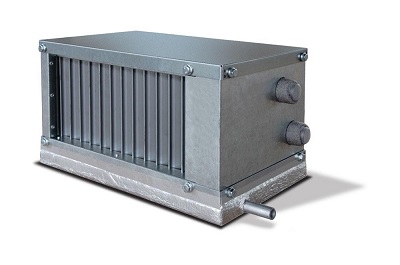

Водяной воздухоохладитель получил свое название благодаря используемому типу хладагента, проще говоря, воде. Основной задачей такого типа воздухоохладителей является охлаждение воздуха, который нагревается во время работы турбин, электродвигателей, гидрогенераторов. Конструкция водяного воздухоохладителя состоит из водяных камер, корпуса, биметаллических оребренных труб и фланцев, предназначенных для присоединения воздухоохладителя.
Рассмотрим функции составляющих более подробно. Водяные камеры необходимы для того, чтобы направлять потоки поступающей воды. Теплообменным элементом являются биметаллические оребренные трубы, которые герметично заделываются в отверстиях трубных плит, дабы исключить попадания в поток воздуха воды. На трубные плиты крепятся крышки через прокладки, которые снабжаются патрубками с фланцами для подвода и отвода воды. Все эти элементы объединяет корпус, который образует воздушную полость. Температура воды, которая находится в трубках, устанавливается в зависимости от климатической зоны. Вода проходит несколько циклов, затем сливается из отдающего патрубка. Распределением и направлением потоков воды по определенной группе труб на себя берут водяные камеры. Кроме этого, воздухоохладители имеют устройства для перемещения и подъема. Воздухоохладители устанавливаются непосредственно в электромашину, где нагретый воздух выходит от нагретых частей. Воздух, нагретый от работающих частей, проходит через теплообменные трубки, тепло забирается алюминиевыми оребренными трубками и проходящей по трубке водой. Корпус воздухоохладителя остается открытым. Для охлаждения приточного воздуха в системах вентиляции, как жилых, так и производственных зданиях используются воздухоохладители водяные канальные, которые устанавливаются прямо в канал, так как такие воздухоохладители имеют прямоугольное сечение. Именно поэтому такие канальные воздухоохладители отлично сочетаются с другими элементами вентиляции. При этом стоит помнить, что воздух не должен иметь в своем составе агрессивные примеси, которые способствуют разрушению алюминия, цинка и меди.
Эффективность воздухоохладителя
Почему воздухоохладитель настоль эффективен? Ответ прост: эффективность воздухоохладителя заключается в его действии, то есть на теплопередаче между охлаждающей и охлаждаемой средами, которые разделены твердой стенкой. Не стоит забывать и о технике безопасности, осуществляя подключения воздухоохладителей к электрическим машинам. В частности, при подключении требуется принять меры, которые позволят избежать попадания воды на открытые части электрических машин. В этом случае, необходимо, чтобы при подключении воды к воздухоохладителям соблюдалось правило противотока, то есть вода должна входить со стороны выхода воздуха из воздухоохладителей. При выборе воздухоохладителя стоит руководствоваться основными техническими характеристиками, к которым относятся: расход охлаждающей воды, расход воздуха, температура охлаждающей воды, температура охлажденного воздуха, тепловой поток, масса воздухоохладителя. Воздухоохладитель рассчитан только на определенный интервал отводимых потерь, которые могут регулироваться количеством воды, протекающей через трубки воздухоохладителя. Чтобы не ошибиться техническими параметрами, на практике обычно расчет воздухоохладителя проводиться с запасом, начиная от десяти процентов и более, к их охлаждающей способности, при возможном понижении коэффициента эффективности их работы в периоды проведения очистительных работ. Если руководствоваться имеющимися нормативами, то по ОСТ 16.0.684.001-79, запас рекомендовано принимать в количестве 25 процентов.
Не маловажным фактором при выборе воздухоохладителя является выбор производителя. Так как конструкция воздухоохладителя сплошь металлическая, то стоит рассматривать поставщиков, расположенных в регионах, где профилирующей деятельностью является металлообработка. В связи с тем, что сырьевая база рядом, стоимость изготовления воздухоохладителя значительно снижается.
