Насосы центробежные горизонтальные химические

Заявку на приобретение насоса отправляйте на SALES@OBORUDKA.RU

Насосы центробежные горизонтальные химические, применение

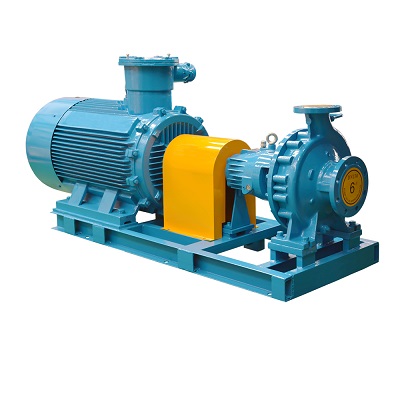

насос химический центробежный горизонтальный

Насосы центробежные горизонтальные химические используются для перекачивания химически активных, легко воспламеняющихся и взрывоопасных жидкостей. Применяются на предприятиях химической и нефтехимической индустрии. Используют насосы центробежные горизонтальные химические по типу Х-Р для перекачиваний таких жидкостей: растворы хлористого натрия и цинка, щелочь любого уровня концентрации, серная кислота (не более 60%), фосфорная, фтористо-водородная, кремнефтористо-водородная кислота (температура не более 80 градусов по Цельсию), десятипроцентная азотная кислота (температура не более 70 градусов по Цельсию). Насосы центробежные горизонтальные химические могут устанавливаться как в помещениях, так и вне помещений.

Насосы центробежные горизонтальные химические, конструктивные характеристики:

В зависимости от того, какой материал использован в проточной части насосов центробежных горизонтальных химических, при перекачке возникают разные температуры жидкости:

  • материал А 233-363 К (от -40 до +90 градусов по Цельсию)
  • материалы К, Е, И 233-393 К (от -40 до +120 градусов по Цельсию)
  • материал Д 273-363 К (от 0 до +90 градусов по Цельсию)
  • материал М 233-393 К (от -40 до +120 градусов по Цельсию)

У насосов центробежных горизонтальных химических по типу ХО температура жидкости, при перекачке, составляет 273-523 К (от 0 до +250 градусов по Цельсию). У электронасосных агрегатов по типу АХВМС она составляет 233-363 К (от -40 до +90 градусов по Цельсию)

Материалы, которые были применены при изготовлении насосов центробежных горизонтальных химических, а также конструкция:

  • насосы центробежные горизонтальные химические по типу Х, АХ - выполнены в горизонтальной форме, консольные с корпусной опорой либо одноступенчатые на опорной стойке
  • насосы центробежные горизонтальные химические по типу ХМ – выполнены в форме моноблока
  • насосы центробежные горизонтальные химические ХБ – выполнены в горизонтальной форме, междуопорные, одноступенчатые, имеют рабочие колеса одностороннего хода
  • насосы центробежные горизонтальные химические АХИ – погружные, находящиеся вне среды перекачки жидкости, расположенные вертикально
  • насосы центробежные горизонтальные химические по типу ХП, АХП расположены вертикально, погружные, с опорами на перекачиваемой жидкости

В зависимости от исполнения, возможно использование различных материалов деталей в проточной части насоса центробежного горизонтального химического, рассмотрим поподробнее:

  • при исполнении А используется углеродистая сталь (25Л)
  • при исполнении Д используется хромистый чугун (ЧХ28)
  • при исполнении М используется хромоникелькремнистая сталь (16Х18Н12С4ТЮЛ)
  • при исполнении Р используется резина (51-1632)
  • при исполнении К используется хромоникелевая сталь (12Х18Н9ТЛ)
  • при исполнении Е используется хромоникелемолибденовая сталь (12Х18Н12М3ТЛ)
  • при исполнении И используется хромоникельмолибденомеднистая сталь (07ХН25МДТЛ)

Обеспечение защиты насосов центробежных горизонтальных химических от взрыва гарантируется благодаря специальному исполнению отдельным компонентам, которые изготовлены с материалов, исключающие образование искры. Также устанавливается специальное устройство защиты от взрыва – пусковое устройство, электродвигатель и т.д.

Валовое уплотнение насоса

Валовое уплотнение насосов центробежных горизонтальных химических: торцовое одинарное с индексом 5, торцовое двойное с индексом 55, С – одинарное сальниковое и СД – двойное сальниковое. В насосном входе избыточное давление в исполнении «55» - до 8 кгс/cм2 , а в исполнении С и СД – до 3,5 кгс/cм2 . В уплотнение вала 55 и СД необходима подача на проток затворной жидкости, которая нейтральна к перекачиваемому продукту, а также которая не является взрывоопасной и не является вредным веществом (не сильнее четвертого класса опасности). Без присутствия механической примеси, давление которой выше, чем давление на входе на 0,5...1,0 кгс/см2 в объеме 30...50 л/ч. Степень протекания затворной жидкости через торцовое уплотнение «55» - не более 0.03 литров/час; через уплотнение сальника С и СД – не более 3 литров/час

Насосы центробежные горизонтальные химические, технические характеристики:

У насосов центробежных горизонтальных химических типа Х максимальная плотность составляет 1850 кг/м3 , у электронасосов по типу АХВМС –1650 кг/м3 , а у агрегатов по типу ХМ – до 1500 кг/м3 (содержат твердые включения с величиной не более0.2 мм, объемная концентрация составляет не более 0.1%). У насосов центробежных горизонтальных химических по типу АХ (О), АХП (О), АХВМС, которые содержат твердые включения величиной не более1 мм, объемная концентрация не превышает 1.5%

С точки зрения конструктивного исполнения и технических характеристик, насосы центробежные горизонтальные химические соотносятся к классу «центробежные насосы». При комплектовании  насосов  центробежных горизонтальных химических, устанавливаются взрывозащищенные электродвигатели, что требуется в виду типа перекачиваемых им жидкостей, а также требования к эксплуатации.

В ходе эксплуатации категорически запрещается включение насосов центробежных горизонтальных химических всухую, а также при закрытой задвижке всасывания. Климатическое исполнение – У2 и Т2.
