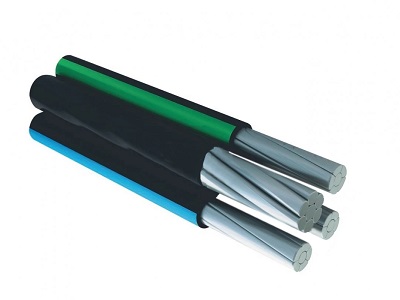

СИП-2 провод самонесущий изолированный

ТУ 16.К71-268-98 (старый) ТУ 16-705.500-2006 (новый) соответствует HD 626 S1, части 5D и 6D (SENELEC)

применение:

Назначением провода СИП 2 является передача электроэнергии по воздушным электросетям, магистральным воздушным линиям, по ответвлениям в хозяйственный или жилой сектор с переменным напряжением до 0,6-1 кВ номинальной частотой 50 Герц. При прокладке СИП 2 провода самонесущего изолированного в пожароопасных зонах на изоляцию СИП 2 наносят специальное огнезащитное покрытие, позволяющее минимизировать свойство горения оболочки провода СИП 2. Существенные технические особенности СИП 2 провода самонесущего изолированного это способность бесперебойной работы в агрессивных климатических и агрессивных условиях, высокая прочность к механическим повреждениям. Использование стале-алюминиевой жилы в СИП 2 препятствует провисанию.

конструктивные характеристики:

Конструкция провода самонесущего изолированного СИП 2 можно разделить на 3 части.

• В середине каждой жилы находится нулевая жила, которая изготовлена из скрученных круглых проволок, неизолированная, материалом для нее в СИП 2 служит алюминиевый сплав.
• Вокруг нулевой жилы скручены в правом направлении фазные токопроводящие жилы, круглой формы из алюминия.
• Изоляция жил выполнена ;из светостабилизированного сшитого полиэтилена, окрашена в черный цвет.

Существует добавочный тип СИП 2 провода самонесущего изолированного , имеющий номенклатуру СИП 2А, отличающийся изоляций нулевой жилы из изолированного светостабилизированного сшитого полиэтилена.

технические характеристики:

СИП 2 провод самонесущий изолированный имеет устойчивость к перепадам температур от - 50° С  до +50° С, способен в аварийном режиме или при перегрузке выдерживать нагрев до +130 ° С, при этом допустимая рабочая температура жил СИП 2 составляет +90° С. СИП 2 имеет стойкость к воздействию солнечной радиации. Срок службы СИП 2 провода самонесущего изолированного составляет 40 лет. Прокладка провода СИП 2 проводится при условии, если температура окружающей среды не ниже минус 20° С, при этом необходимо соблюдать радиус прокладки, минимальный изгиб которого составляет не менее 7,5 диаметров провода СИП 2.
