Расшифровка кабеля ВВГ

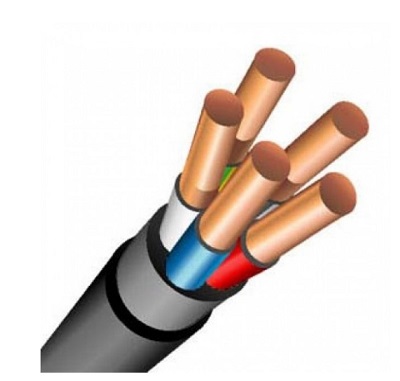

кабель силовой ВВГ

 В В Г n x XX + 1 x XX    Х кВ  ож

 1 2 3 4     5         6            7       8

  1. Материал проводника: медь
  2. Материал изоляции: поливинилхлорид
  3. Материал защитной  оболочки: поливинилхлорид
  4. Количество жил в кабеле.
  5. Сечение жил
  6. Наличие заземляющего провода и его диаметр.
  7. Номинальное напряжение
  8. Вид жилы кабеля

ВВГ кабель силовой применение

Кабель ВВГ расшифровывается, как кабель  медный с виниловой изоляцией и виниловой оболочкой гибкий. Кабель ВВГ классифицируется по сечению на две группы: ВВГ кабель сечением до 35 кв. мм включительно, и ВВГ кабель сечения от 35 кв. мм до 240 кв.мм. ВВГ кабель второй группы выпускается в монолитном (одножильном исполнении), многопроволочное исполнение изготавливается для облегчения монтажа кабеля.

Наиболее ходовые типоразмеры ВВГ являются мелкие сечения кабеля, так как кабель ВВГ используется для внутренних электромонтажных работ. Поэтому с точки зрения применения ВВГ классифицируется как силовой кабель, который применим  как для внутренних, так и для внешних электромонтажных работ.

Кабель силовой ВВГ конструктивные характеристики

Сортамент кабеля ВВГ изготавливается  по количеству жил. ВВГ кабель бывает двухжильный, трехжильный, четырехжильный, с заземляющей  жилой, с нулевой жилой, либо без нее. Многожильное исполнение  характеризуется  отличительной расцветкой жил, нулевая жила выполняется в  синей или голубой изоляции, заземляющая – в зелено-желтом исполнении.

  • Токопроводящая жила изготавливается из медной однопроволочной жилы  круглого профиля, I класса по ГОСТ 22483-77
  • Изоляция жил ВВГ кабеля – ПВХ пластикат изоляционный, обладающий высокими электрическими характеристиками в диапазоне рабочих температур силового кабеля ВВГ
  • Сердечник ВВГ кабеля представляет собой концентрическую скрутку изолированных жил
  • Оболочка ВВГ кабеля – ПВХ пластикат шланговый, защищающий основные конструктивные элементы кабеля ВВГ от воздействия внешней среды

Кабель силовой ВВГ технические характеристики

  • Номинальное напряжение ВВГ кабеля рассчитано но  0,66 к В, 1 кВ, 6 кВ
  • Существуют два вида климатического исполнения ВВГ кабель: УХЛ и Т (тропическое исполнение)
  • Диапазон температур,  при котором  следует эксплуатировать ВВГ кабель, составляет  от -50 °С до +50 °С
  • Относительная влажность воздуха не должна превышать  98 % при  температуре до +35 °С
  • Допустимая температура нагрева жил ВВГ  при эксплуатации составляет +70 °С
  • Гарантийный срок эксплуатации ВВГ кабеля составляет не более 5 лет с момента ввода эксплуатацию ВВГ
  • Срок службы ВВГ кабеля составляет 30 лет
  • Монтаж и прокладка ВВГ кабеля возможна без предварительного подогрева, если температура окружающей среды не ниже отметки - 15 °С
  • Допустимая строительная длина ВВГ кабеля: для сечений от 1,5 до 16 кв.мм  - 450 метров, 25-70 кв. мм, 95 кв. мм и выше – 200 м
  • При прокладке монтажей минимальный радиус для ВВГ составляет: 10 наружных диаметров для одножильных марок ВВГ кабеля,  7,5 наружных диаметров - для многожильных марок ВВГ кабеля
