Организация проектирования горных предприятий. Состав проектной документации
Основные стадии проектирования горных предприятий
1. Стадии технологического проектирования
2. Проект шахт
3. Технические условия на проектирование
4. Рабочая документация
1. Стадии технологического проектирования
Проектирование может быть одностадийным иди двухстадийным. Как видно из схемы проектирования горных предприятий по стадиям (рис. 1), в первую очередь выполняют технологическую часть проекта, в которой дается ответ на вопрос: сколько полезного ископаемого и как (с помощью каких способов и средств) его добывать на данном предприятии. Одновременно с технологической частью проекта выполняют раздел проекта «Организация строительства», в котором дается ответ на вопрос: сколько времени и как (с помощью каких способов и средств) должно строиться данное горнодобывающее предприятие.

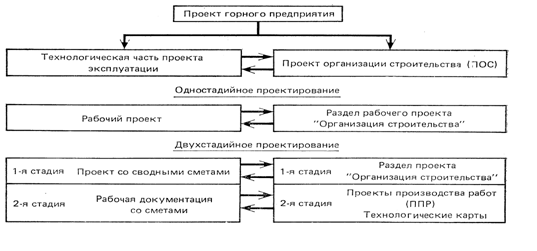

Рис.1 Схема проектирования горных предприятий по стадиям
Состав, порядок разработки, согласования и утверждения проектно-сметной документации на новое строительство, расширение, реконструкцию и техническое перевооружение действующих предприятий, зданий и сооружений регламентирует СНиП 1.02.01-85.
Проектирование горных предприятий по стадиям предусматривает постепенный переход от решения общих принципиальных вопросов (определение размеров шахтного поля и промышленных запасов, мощности и срока службы предприятия, выбор способов вскрытия и подготовки месторождения и др.) к углубленной разработке отдельных узлов и деталей, завершающейся изготовлением рабочих чертежей. Очевидно, что число стадий проектирования шахты или рудника зависит от их мощности, сложности горно-геологических и других условий.
Одностадийное проектирование применяют по согласованию с заказчиком для несложных объектов, а также для объектов (предприятий), строительство которых предполагается осуществлять по типовым проектам и по повторно применяемым экономичным индивидуальным проектам. Выполняется одностадийный рабочий проект в соответствии с требованиями, предъявляемыми к рабочим чертежам, и содержит: краткую пояснительную записку, рабочие чертежи, сметы по рабочим чертежам на отдельные здания и сооружения и работы, а также сметы на отдельные виды затрат.
При двухстадийном проектировании выполняют проект со сводной сметой (первая стадия) и рабочую документацию (вторая стадия) .
Двухстадийное проектирование шахт и рудников при достаточной разведанности месторождения целесообразно выполнять на основе аналогичных, ранее применявшихся экономически целесообразных проектов или на основе типовых проектов.
Стадийность проектирования предприятий, зданий и сооружений определяется в ТЭО (ТЭР). Проектирование новых горнодобывающих предприятий, как правило, двухстадийное.
Проектные организации обычно ведут поэтапную разработку проекта на рабочей стадии. Например, рабочие чертежи околоствольного двора разрабатывают к окончанию сооружения стволов, а рабочие чертежи капитальных и подготовительных выработок к окончанию проведения выработок главного направления околоствольного двора и т. д., имея цель исправить морально устаревшие решения проекта и применить новую эксплуатационную и горнопроходческую технику и технологию.
Проекты (рабочие проекты) при продолжительности строительства свыше двух лет должны разрабатываться не в целом на предприятие, а на его первую очередь.
Оптимальный состав и продолжительность очередей строительства устанавливаются в предпроектной документации: схеме развития и размещения отрасли промышленности, ТЭО, задании на проектирование и окончательно уточняются при разработке проекта (рабочего проекта).
Проектирование крупных предприятий, строительство которых будет осуществляться по очередям, должно начинаться с разработки общих проектных решений, необходимых для разработки графика работ и расчета стоимости строительства на его полное развитие с разбивкой по очередям.
2. Проект шахты
Проект горного предприятия выполняется на основании и в развитие утвержденных: схемы развития и размещения отрасли, ТЭО и задания на проектирование.
Проект горного предприятия имеет цель установить техническую возможность и экономическую целесообразность предполагаемого строительства в данном месте и в намеченные сроки; обеспечить правильный выбор площадки для строительства, источников снабжения водой, энергией и строительными материалами; разработать основные технические решения объектов; определить общую стоимость строительства и основные технико-экономические показатели. Проект должен содержать: общую пояснительную записку с чертежами, технологические решения с чертежами; строительные решения с чертежами, организацию строительства; жилищно-гражданское строительство; сметную документацию, паспорт проекта.
В проекте горного предприятия рассматриваются следующие основные вопросы: границы и промышленные запасы шахтного поля; мощность, срок службы и режим работы предприятия; способы вскрытия, подготовки и систему разработки месторождения; схему и режим проветривания выработок; технологию добычи полезного ископаемого, механизацию очистных и подготовительных работ, обеспечивающих высокую производительность труда; схемы и средства транспорта в шахте и на поверхности; связи с потребителем; применение автоматизированных систем управления предприятием; обеспечение производства кадрами и жильем; создание условий для научной организации труда и бытового обслуживания работающих; организацию строительства и осуществление его в нормативные сроки; охрану природы и окружающей среды; сметную стоимость строительства и технико-экономические показатели (производительность труда, себестоимость продукции, рентабельность, уровень механизации, автоматизации и энерговооруженности, экономическая эффективность капитальных вложений и др.); качество продукции; освоение проектных мощностей предприятия, очереди пускового комплекса в соответствии с действующими нормами.
При составлении проекта горнодобывающего предприятия с учетом местных условий разрабатывают обычно несколько вариантов вскрытия месторождения, подготовки, систем разработки. Целесообразный вариант выбирают методом технико-экономического сравнения.
Проект на реконструкцию предприятия содержит технико-экономическое обоснование преимущества реконструкции по сравнению с новым строительством.
Все решения, принятые в проекте, должны иметь обоснования и обеспечивать повышение производительности труда горняков, способствовать улучшению качества продукции и снижению ее себестоимости при наименьших капитальных затратах. Проект должен предусматривать максимальное применение для данного строительства типовых проектов и повторное использование экономичных индивидуальных проектов.
Проект в законченном виде оформляется и утверждается в соответствии с требованиями инструкций. Технико-экономические показатели и сводная смета в техническом проекте не должны быть ухудшены по сравнению с ТЭО (ТЭР). Проекты и рабочие проекты до их утверждения должны подвергаться экспертизе в установленном порядке.
3. Технические условия на проектирование
Технические условия на проектирование и привязка типовых проектов выполняются генеральной проектной организацией в соответствии с требованиями инструкции одновременно с проектом. Технические условия имеют цель повысить реальность проекта, учитывая производственные возможности подрядных строительных организаций в осуществлении реальных сроков, стоимости и качества работ.
Технические условия наряду с характеристикой предприятия и месторождения содержат следующие данные о строительно-монтажных организациях, которым поручается строительство: наименование генподрядной и подрядных организаций и планово-экономические показатели; производительность, место расположения и расстояние до проектируемого комплекса существующих и необходимых предприятий производственной базы стройиндустрии; наличие складов стройматериалов, подъездных дорог, электроснабжения, водоснабжения, канализации и связи; достигнутые генеральной подрядной организацией скорости сооружения горных выработок; наличие кадров и жилплощади для расселения трудящихся; наличие у подрядных организаций горнопроходческих и строительных машин, которые могут быть использованы при строительстве проектируемого предприятия; номенклатурный перечень основных строительных конструкций и изделий, применяемых в проекте; источники покрытия потребности в местных строительных материалах; перечень объектов, для которых необходима разработка проектов производства работ; основные положения по организации строительства.
4. Рабочая документация
В состав рабочей документации для строительства горного предприятия входят: рабочие чертежи, разрабатываемые в соответствии с требованиями государственных стандартов СПДС; сметы; ведомости объемов строительства и монтажных работ; ведомости потребности в материально-технических ресурсах; спецификации на оборудование, опросные листы и габаритные чертежи.
Рабочие чертежи - основная проектная документация, по которой непосредственно осуществляются горные, строительные, монтажные и специальные работы.
Рабочие чертежи при двухстадийном проектировании разрабатываются на основе утвержденного проекта и данных по заказанному оборудованию в соответствии с инструкциями.
Рабочие чертежи подразделяются на общие виды (планы и разрезы) и деталировочные чертежи.
На общих видах указывают расположение оборудования, частей зданий или сооружений и коммуникаций, взаимную увязку их, маркировку, а также размеры, геометрические и монтажные схемы металлоконструкций. На чертежах общих видов указывают перечень деталировочных чертежей.
На деталировочных чертежах указывают размеры всех деталей и элементов или сооружений, их сопряжения, сечения конструктивных элементов и спецификацию. Инструкция обязывает в максимальной степени применять в рабочих чертежах каталоги индустриальных изделий, чертежи стандартных и типовых деталей, типовые проектные решения, а также использовать имеющиеся рабочие чертежи аналогичных проектируемых или строящихся объектов.
Рабочие чертежи металлоконструкций в стадии КМ (общие виды) разрабатываются проектным институтом (проектной конторой), а в стадии КМД (деталировочные чертежи) – заводом-изготовителем данной металлоконструкции или проектной организацией по заказу завода. Стоимость проектирования металлоконструкций в стадии КМД учитывается стоимостью изготовления конструкции на заводе.
Рабочие чертежи проекта горнодобывающего предприятия разрабатывают и оформляют по соответствующим частям и главам проекта и проекта организации строительства. По своему содержанию и оформлению рабочие чертежи должны соответствовать действующим нормам и стандартам.
Сметная стоимость строительства объектов горного предприятия по рабочим чертежам не должна превышать их стоимости по утвержденной сводной смете в составе проекта.
