Резервуары с засыпкой землей

В зависимости от типа хранения резервуары снабжаются всеми устройствами, необходимыми для подземного или надземного хранения.

Крыша резервуара должна обязательно защищаться от действия солнечных лучей и температуры или засыпкой земли с одерновкой, или какой-либо термоизоляцией, применяемой для защиты паропро­водов.

Во всех случаях засыпки резервуаров землей или песком предва­рительно стенки и крышу резервуара покрывают асфальтовым ла­ком или гудроном во избежание коррозии.

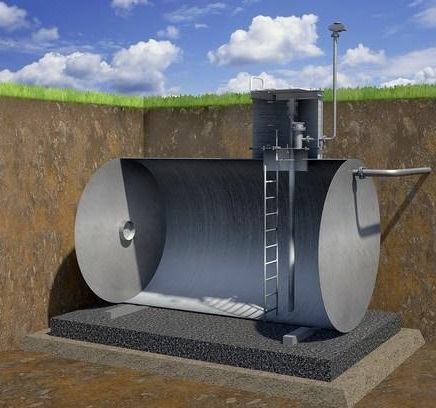

В сухих песчаных грунтах резервуары могут зарываться в землю, как это показано на рис. 28, без устройства специальной подушки, но с обязательной засыпкой грунтом толщиной не менее 0,5 м и с устройством колодца над горловиной.

Для защиты от коррозии поверхность резервуара покрывается раствором битума в бензине в соотношении 1 :3, толщиной не менее 3—4 мм.

Оборудование подземных горизонтальных резервуаров на скла­дах применяется такое же, как и надземных горизонтальных.

При устройстве групповых цистерн с засыпкой-землей дыхатель­ные и предохранительные клапаны могут быть установлены на группу, а трубопроводы для залива и откачки продукта сделаны общими, как показано на схеме (рис. 29).

Как видно из схемы, на группу из четырех резервуаров дается один общий трубопровод, на котором установлен гидравлический (жидкостный) предохранительный клапан. Клапан установлен на гравийном предохранителе. Отводы от общего трубопровода введены

Таким образом, все цистерны сообщаются между собой. Это имеет определенные преимущества в том отношении, что если про­исходит наполнение одной из цистерн при пониженных температуpax, часть паров будет переходить в другие цистерны до тех пор, пока давление в них и в наполняемой цистерне не станет больше, чем то давление, на которое рассчитан предохранительный жидкост­ный клапан, благодаря такой системе потери при большом дыхании значи­тельно сокращаются.

Возможность распространения взрыва по трубопроводу во все Штерны исключается ввиду наличия в отводах огневых предохра­нителей.

Рис. Схема простейшего подземного хранилища



Рис. Схема размещения жидкостного предохранительного клапана прu общем воздушном трубопроводе от группы подземных или полупод­земных цистерн



Наличие только одного гидравлического предохранителя вместо дыхательного клапана уменьшает потери и за счет «малого дыха­ния».

Один трубопровод для залива продукта в резервуары представ­ляет также преимущество в смысле экономий на первоначальные затраты, простоты оборудования, обслуживания и большей пожар­ной безопасности.

Как видно из схемы, для откачки продукта из хранилищ или за­лива в них должна устанавливаться передвижная насосная станция (БПС). Задвижки позволяют переключать такую насосную станцию на каждую цистерну, а в случае ремонта отключать отдельные цистерны.

Чтобы исключить воздействие температур на горловину, послед­няя защищена сверху колпаком с термоизоляцией. Колпак состоит из двух частей; нижняя свободно надевается на горловину, а верх­няя часть крепится к нижней любым видом крепления.

Термоизоляция выполнена из пробки, обшитой кровельным железом, но при отсутствии пробки может быть сделана из деревян­ного короба, вставленного в колпак и снизу обшитого кровельным железом. Трубопроводы проходят через боковые стенки колпака. Чаще всего при полной засыпке цистерны над горловиной делается колодец, закрытый крышкой.
