Проходческие комбайны

Основные типы проходческих машин для проведения горизонтальных и наклонных подготовительных выработок.

  • Машины избирательного действия
  • Машины бурового действия

Проходческим комбайном называется комбинированная горная машины для механизированного проведения горных выработок с выполнением не менее двух основных операций – разрушение горной породы и погрузки ее в транспортные средства.

         В настоящее время  по способу отработки забоя определились три основных типа проходческих машин:

  • избирательного действия – комбайны оснащаются стреловидным исполнительным органом с режущей резцовой коронкой на конце стрелы; (КДП, 1ГПКС, КП-25, КСП-32, КП-200, R-130, КР-150 фирмы Remag (Польша) и др.);
  • бурового действия – комбайны оснащаются роторным исполнительным органом (КРТ, ПК-ВМ, МТМ (Германия) и др.);
  • флангового действия -  комбайны оснащаются рабочим органом, обрабатывающим забой по всей  его ширине или высоте при фланговом или вертикальном его перемещении (Караганда-7/15; 12СМ15-Joy, КПА, Wirth H 4.30 и др.)

Комбайны избирательного действия предназначены для  проведения выработок любой формы, кроме круглой. Исполнительный орган при отработке забоя совершает качательные движения в горизонтальной и вертикальной плоскостях. Коронка органа выполняется либо продольно-режущей, либо поперечно-режущей, вращающейся относительно оси перпендикулярной к оси стрелы. Комбайны имеют гусеничную ходовую часть и могут быть использованы при проведении горизонтальных и наклонных выработок по углю, углю с присечкой породы с пределом прочности при одноосном сжатии до 70МПа и показателем абразивности до 15 мг по Л.И.Барону в забоях опасных по газу и пыли.

Для разрушения горных пород резцовые коронки рабочих органов оснащаются тангенциальными поворотными резцами РКС и радиальными резцами типа РПП-2 армированными твердосплавными вставками.

Погрузочные органы выполняются одно-двухвальными нагребающими лапами или плоскими дисками, имеющими форму трех-шестилучевой звезды, которые в ряде случаев значительно повышают эксплуатационные качества. Для устойчивости комбайны оснащаются гидрофицированными аутригерами по два на каждую сторону комбайна. Для борьбы с  пылеобразованием комбайны оборудуются системой подавления пыли, состоящей из средств орошения зоны разрушения форсунками и средствами пылеотсоса.

Наиболее производительными и обладающими достаточными силовыми и энергетическими параметрами являются комбайны КСП-32, А-110 (Украина)  по породам с пределом прочности до 100 МПа, суммарной мощностью до 300 кВт,  АМ-105 фирмы «Фест-Альпине» (Австрия), Е-200, EVR-160, Wirth N 1,24 (Германия), которые превосходят серийные машины РФ по энерговооруженности в 1,4-2 раза, технической  производительности и надежности в 1,2-1,3 раза.

Преимуществами комбайнов избирательного действия являются относительная простота конструкции, возможность селективной выемки, способность проведения выработок различного сечения (рисунок 1).

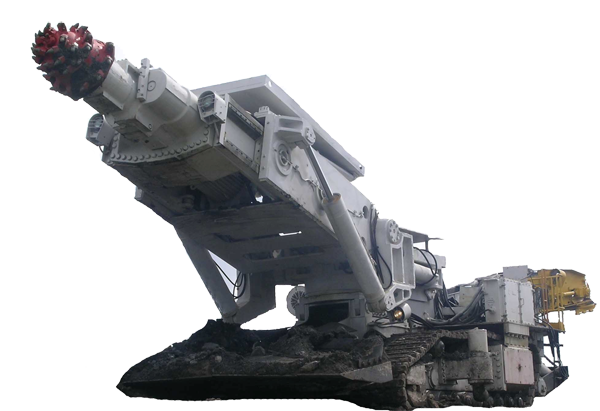

проходческий комбайн КП 200 Копейского завода



Рисунок 1. Проходческий комбайн КП 200 Копейского завода

         К недостаткам следует отнести неурановешенность исполнительных органов в продольном и поперечном направлениях, неравномерность усилий подачи в крайних положениях орган, относительно низкую производительность по сравнению с комбайнами бурового действия.

К комбайнам бурового действия  относятся машины для проведения подготовительных выработок по углю, калийным солям и некрепким породам до ¦£ 4, а также породопроходческие комбайны для выработок по абразивным породам с коэффициентом крепости ¦£ 8÷10 сечением до 20 м2 (рисунок 2). Отличительной особенностью комбайнов является наличие роторного органа одновременно обрабатывающего всю площадь забоя, который  может быть одноосевым, соосно планшайбовым и планетарным.



Проходческий комбайн бурового типа ПК-8М

Рисунок 2. Проходческий комбайн бурового типа ПК-8М

         Малые скорости вращения (до 10 об/мин), энергонасыщеный привод (до 500 кВт) и устойчивое за счет распора в стенки выработки  положения комбайна обеспечивают разрушение высокопрочных пород. Погрузочные органы буровых комбайнов представляют кольцевые ковшовые грузчики, которыми отбитая масса с почвы выработки поднимается вверх и высыпается на центрально расположенный перегружатель. Ходовое оборудование комбайнов – гусеничное, либо распорно-шагающие устройства в виде распорных и подающих гидродомкратов.

Буровые комбайны сложнее стреловидны, тяжелее (масса до 130 т) и дороже, поэтому они целесообразны при проведении чисто породных выработок протяженностью не менее 800-1000 м. Конструкции, разработанные в СНГ: ПК-8, КРТ, а также комбайны Копейского машзавода для выработок по калийным солям: Урал-20А, Урал-10А, Урал-61, Урал-20Р. Последние снабжены рабочими органами в виде двух объемно-планетарных буров в сочетании с бермовыми фрезами и оконтуривающими верхнюю и нижнюю части выработки резцовыми барабанами. Наиболее энергоемким является комбайн КРТ с роторно-торовым органом, установленной мощностью в 550 кВт для пород с ¦£ 10. Комбайн оснащен  с тангенциальными дисковыми шарошками, тремя погрузочными ковшами и работает в выработках до ±10°.

К достоинствам буровых комбайнов следует отнести высокую энерговооруженность, что позволяет им работать по породам различной крепости, высокую производительность, отсутствие специальных  погрузочных устройств. Недостатки: сложность конструкции, невозможность селективной выемки и крепления выработки у забоя, трудность доступа к забою при замене инструмента.

К комбайнам флангового действия относятся Караганда-7/15, обрабатывающий забой при цикличной подаче качанием рабочего органа по фронту забоя,  либо при непрерывной подаче – по фронтальной схеме, а также комбайны непрерывного действия типа ДВТ  Континьюис (Германия) мощностью на режущем органе 2х209 кВт с зарубкой в верхней части забоя и резанием при движении (раздвижного по ширине) органа сверху вниз.
