Как устроены силовые трансформаторы

Силовые трансформаторы предназначены для преобразования напряжения переменного электрического тока. Их работа основана на явлении электромагнитной индукции, что и предопределяет конструкцию этого оборудования. Несмотря на достаточно широкое разнообразие моделей, все они состоят из некоторого набора основных элементов, которые являются общими практически для всех этих устройств.

Любой силовой трансформатор имеем в своем составе магнитопровод. Он представляет собой сердечник, который собирается из специальных стальных пластин, изолированных друг от друга. На магнитопроводе располагаются две обмотки: первичная и вторичная. Они снабжены отводами, с помощью которых осуществляется присоединение силового трансформатора к электрической сети, а также переключающими устройствами, которые необходимы для того, чтобы в случае необходимости можно было изменять коэффициент трансформации в пределах примерно +/-5%. Это бывает нужно для того, чтобы компенсировать колебания входного и выходного напряжений в случае изменения электрических параметров сети.

Силовые трансформаторы в процессе работы нагреваются, и поэтому требуется обеспечить их эффективное охлаждение. Оно может быть естественным воздушным, как, к примеру, в модели тсз 630, или же масляным. Во втором случае активная часть устройства (то есть магнитопровод и обмотки) располагаются в специальном баке, заполненном хладагентом. В некоторых случаях в его качестве вместо масла используется специальная негорючая жидкость – совтол.

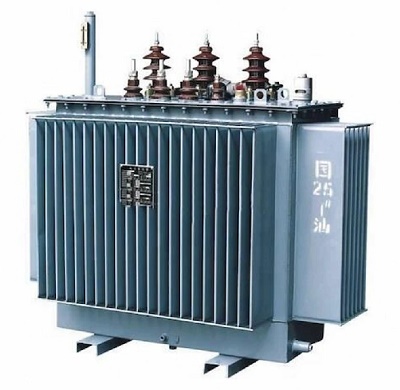

Для того чтобы увеличить поверхность охлаждения баки часто изготавливаются ребристыми, а такие модели, как трансформаторы силовые тмн и ряд других дополнительно снабжаются трубчатыми радиаторами. Кроме того, конструкция масляных охлаждающих систем часто предполагает наличие так называемого расширителя, с помощью которого обеспечивается постоянное наполнение бака маслом и защита его от окисления атмосферным воздухом. Некоторые устройства, такие, как, к примеру, трансформатор тмг, не имеют расширителей, поскольку они заполняются маслом на предприятии-изготовителе и являются полностью герметичными. В конструкции силовых трансформаторов могут присутствовать также и такие элементы, как вентиляторы, охлаждающие обмотки и магнитопровод потоком воздуха, а также роликовые тележки, с помощью которых осуществляется их перемещение.
